油圧アームディスクブレーキ

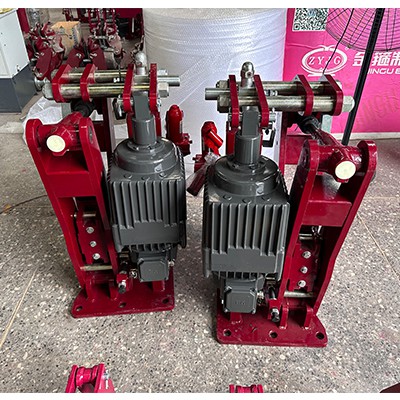

YPZ₂油圧アームディスクブレーキ



---

---



当社を選ぶ理由



同社の敷地面積は40,000平方メートル以上、建築面積は24,000平方メートル以上です。現在では 100 名を超える従業員を擁し、より正確な技術サービスをユーザーに提供しています。販売スタッフは全国に配置されており、ユーザーと顧客に一流の-プリセールスおよび-サービスとアフターサービスを提供しています。-

5,000万元の固定資産、マシニングセンター、CNC旋盤、フライス盤、グラインダー、テストベンチ、その他の加工および検査機器が、製品の生産プロセスと品質の強固な基盤を築きました。ブレーキトルクテストベンチ、スラスタ推力テストベンチ、総合ブレーキ性能 製品品質の優位性を保証するテストベンチです。

当社は率先してISO9001-2000品質マネジメントシステム標準認証を取得し、河南省の技術革新と誠実な企業です。同社の製品は、国内の吊り上げおよび輸送、港湾機械、冶金機械、鉄道機械、油圧機械、鉱山機械およびその他の産業で広く使用されており、10以上の国と地域に輸出されており、満場一致で賞賛されています。

同社は、十分な生産能力、高度な技術、高品質の製品品質を備えた、プロフェッショナルで思慮深く満足のいくサービスを顧客に提供します。{0}



主な特長

• ブレーキ ライニングは差し込み式なので、簡単に交換できます。-
• シュー クリアランス調整装置とシュー自動調整装置を連動させることで、両側のブレーキ シューのクリアランスを常に均等にし、調整する必要がなく、ブレーキ ライニングの片側がブレーキ ディスクに貼り付くのを完全に回避します。{0}}
• 主要なヒンジ ポイントには自己潤滑ベアリングが装備されており、高い伝達効率と長い性能寿命を実現し、動作中に注油する必要がありません。{0}終了時間は短い (わずか 0.25 ～ 0.4 秒)。
• 摩耗-自己-補正装置は、シュー クリアランスの自己補正と比較的一定のブレーキ トルクを実現できます。-調整の手間が省けます。
• 密閉されたスプリングチューブがスプリングを損傷や汚れから保護します。
• Ed シリーズスラスタは、柔軟な動作と長い動作寿命を特徴としています。
• 停電時にはブレーキが閉じます (フェールセーフ原理)。バネの力でブレーキがかかります。-スラスターによる昇降。



動作条件

• 周囲温度:-20度~+50度
• 相対湿度: 空気の相対湿度は 90% 以下です。
• 電圧:AC3相380V、50Hz

必要に応じて60Hzまたは異なる電圧も生成しますので、ご注文時にお知らせください。

• 動作デューティ:断続(S3-60%、1時間あたり1200回)および連続(S1)
• 高度は使用場所の GB755-2019 に準拠します。 -20 度以下の場合は、必要に応じてオイルやベルトの代わりに YH-10 航空油圧オイルを使用し、熱交換器を使用します。詳細については、Ed ドライバーのサンプルを参照してください。
• 屋外の雨や雪による浸食、または腐食性のガスや媒体には、防食製品を使用する必要があります。{0}}
• 特別な要件については、生産前に話し合うことができます。



規格準拠

• YPZの制動トルクパラメータ₂I、II、III はドイツの規格 DIN15433 に準拠し、YPZ の規格に準拠します。₂IV、V、VI はドイツ規格 DIN15433 および JB/T7020-2006 に準拠しています。
• DIN15430規格に準拠したEdシリーズスラスターを搭載しています。



---

---





YPZ₂I、II、III YPZ₂Ⅳ、Ⅴ、Ⅵ

モデルの重要性



注文例

• YPZ₂-630×30II/E121-L-MSK1

例: ディスク直径 630mm、ディスク厚さ 30mm、センターハイ 280mm、自動摩耗補正装置付き、ゲート開口表示リミットスイッチ、手動取り付け、正しいタイプ、ドライバー Ed 121/6、マーク: YPZ₂-630II/E121S-MK1S(右)。



---

---

---



YPZ2I.II.III 油圧アームディスクブレーキ



外形と取付寸法



機能コード	の重要性
M	クッション摩耗ブレーキ補償装置
K1	ゲート開度リミットスイッチ リミットスイッチ
K2	閉じた-ゲート リミット リミット スイッチ
K3	パッド摩耗制限リミットスイッチ
S	手動インストール



YPZの寸法と技術データ₂Iシリーズ ディスクブレーキ

スラスターの種類	寸法(mm)
	t	H1		H2		H3		b2	d3	f		g		h1	i1	i2	k2	A2		A3	n1		n2	p1		P2	q	n		C2	R		A1		C1	X	V
エド23/5	20	710		515		630		70	18	310		300		230	180	80	120	230		235	80		100	175		160	20	15		75	460		280		297	80	200
エド30/5																																	277				197
Ed50/6	20	710		515		630		70	18	310		300		230	180	80	120	230		235	80		100	175		160	20	15		75	460		317		297	97	254
Ed80/6
ブレーキディスクの相対寸法																技術データ
ディスク直径	b1				D2		D3		E		K1		S			スラスター									ディスク径D1(mm)											重量(kg)
																スラスターの種類			電力(W)			定格電流(A)			315		355		400			450		500
315	20		30		235		120		118		58		0.9±0.2												最大。ブレーキトルク(Nm) μ=0.36
355					275		160		138		78					エド23/5			165			0.52			270		320									89
400					320		205		160		100					エド30/5			200			0.46			380		440		520							95
450					370		255		185		125					Ed50/6			210			0.48			645		670		790			910		1000		102
500					420		305		210		150					Ed80/6			330			1.42			1030		1150		1350			1560		1750		104



YPZの寸法と技術データ₂II シリーズ ディスクブレーキ

スラスターの種類		寸法(mm)
		t	H1		H2	H3	b2		d3	f		g		h1	i1	i2	k2	A2		A3	n1		n2	p1		P2	g	n		C2	R		A1		C1	X		V
Ed50/6		35	985		740	870	120		22	375		375		280	130	130	140	275		270	94		165	220		154	24	15		110	730		311		360	97		254
Ed80/6
Ed121/6		35	985		740	870	120		22	375		375		280	130	130	140	275		270	94		165	220		154	24	15		110	730		302		360	120		260
Ed201/6																																			367
ブレーキディスクの相対寸法																技術データ
ディスク直径		b1		D2		D3		E			K1		S			スラスター									ディスク径D1(mm)												重量(kg)
																スラスターの種類			電力(W)			定格電流(A)			450		500		560			630		710
450		30		350		180		175			105		0.9±0.2												最大。ブレーキトルク(Nm) μ=0.36
500				400		230		200			130					Ed50/6			210			0.48			1025		1175		1350								178
560				460		290		230			160					Ed80/6			330			1.42			1720		1965		2260			2605					179
630				530		360		265			195					Ed121/6			330			1.44			2700		3085		3550			4090		4665			194
710				610		440		305			235					Ed201/6			450			1.45			4195		4790		5510			6350		7130			194



YPZの寸法と技術データ₂III シリーズ ディスクブレーキ

スラスターの種類	寸法(mm)
	t	H1		H2	H3	b2		d3	f		g		h1	i1	i2	k2	A2	A3		n1	n2	p1		P2	q	n		C2	R		A1		C1	X		V
Ed121/6	35	1170		910	1045	120		27	415		460		370	180	180	160	305	310		110	215	225		206	30	20		120	735		354		394	120		260
Ed201/6
Ed301/6
ブレーキディスクの相対寸法															技術データ
ディスク直径	b1		D2		D3		E			K1		S			スラスター						ディスク径D1(mm)														重量(kg)
															スラスターの種類		電力(W)		定格電流 (A)		630		710		800		900			1000		1250
630	30		500		310		250			170		1.0±0.3									最大。ブレーキトルク(Nm)U=0.36
710			580		390		290			210					Ed121/6		330		1.44		3750		4500		5000		5600								294
800			670		480		335			255					Ed201/6		450		1.45		6305		7315		8450		9710			10970					294
900			770		580		385			305					Ed301/6		550		1.46		9170		10640		12290		14120			15960		20540			295
1000			870		680		435			355					注:D2-理論上の摩擦直径。 D3 - 許容されるカップリングの最大外径。各サイド タイルの S-Back 距離。
1250			1120		930		560			480

注: 特定のタイプと構造のサイズは保持される必要があります。

---

---



YPZ2I.II.III 油圧アームディスクブレーキ



外形と取付寸法

機能コード	の重要性
M	クッション摩耗ブレーキ補償装置
K1	ゲート開度リミットスイッチ リミットスイッチ
K2	閉じた-ゲート リミット リミット スイッチ
K3	パッド摩耗制限リミットスイッチ
S	手動インストール



YPZの寸法と技術データ₂IV シリーズ ディスクブレーキ

スラスターの種類	寸法(mm)
	H1	H2	H3		H4		b2		d3	f	g	h1	i1	i2		k2	A1	A2	n1		n2		p1		p2	V	q		n		C2		C1	X	t
エド23/5	612	400	340		500		56		14	230	270	160	80	150		100	208	198	52		40		133		130	200	14		15		60		215	80	20
エド30/5																										197
ブレーキディスクの相対寸法												技術データ
ディスク直径	b1	D2		D3		E		K1		S		スラスター								ディスク径D1(mm)														重量(kg)
												スラスターの種類			電力(W)		定格電流(A)			250		280		315		355		400		450		500
250	20	200		110		98		61		0.9±0.2										最大。ブレーキトルク(Nm) μ=0.36
280		230		140		113		76				エド23/5			165		0.52			200		230		260		300		345		395		445		71
315		260		170		130		93				エド 30/5			200		0.46			280		31d		355		410		47g		540		610		75
355		300		210		150		113				注: D2-理論上の摩擦直径、D3-Max、許容カップリングまたはハブの直径。 Sブレーキクリアランス。
400		345		255		173		135
450		395		305		197		160
500		445		355		222		185



YPZの寸法と技術データ₂Vシリーズ ディスクブレーキ

スラスターの種類	寸法(mm)
	H1	H2	H3		H4		b2		d3	f	g	h1	i1	i2	k2		A1	A2	n1		n2		p1	p2	V	q	n	C2	C1	x	t
Ed50/6	1100	537	474		645		75		18	330	360	230	145	145	130		275	228	90		110		165	177	254	25	18	80	260	95	35
Ed80/6
ブレーキディスクの相対寸法												技術データ
ディスク直径	b1	D2		D3		E		K1		S		スラスター								ディスク径D1(mm)												重量(kg)
												スラスターの種類		電力(W)		定格電流(A)				355		400		450		500		560		630
355	20	200		110		98		61		0.9±0.2										最大。ブレーキトルク(Nm) μ=0.36
400		230		140		113		76				エド 50/6		210		0.48				935		1085		1255		1425		1630		1870		97
450		260		170		130		93				エド 80/6		330		1.42				-		1600		1850		2100		2400		2750		104
500		300		210		150		113				注: D2-理論上の摩擦直径。 D3-最大。許容カップリングまたはハブ径。 S-ブレーキクリアランス
560		345		255		173		135
630		395		305		197		160



YPZの寸法と技術データ₂VI シリーズ ディスクブレーキ

スラスターの種類	寸法(mm)
	H1		H2	H3	H4	b2	d3	f	g	h1	i1	i2		k2	A1	A2		n1		n2		p1	p2	V	q		n	C2	C1	X		t
Ed121/6	1500		699	636	835	108	27	390	430	280	180	180		160	285	265		102		140		210	195	260	22		20	108	330	120		35
Ed201/6
Ed301/6
ブレーキディスクの相対寸法									技術データ
ディスク直径	b1	D2		D3	E	K1	S		スラスター						ディスク径D1(mm)																重量(kg)
									スラスターの種類		電力(W)		定格電流 (A)		450		500		560		630		710	800		900		1000	1100
450	30	350		170	175	95	0.9±0.2								最大ブレーキトルク(Nm)μ=0.36
500		400		240	200	120			Ed121/6		330		1.44		2700		3100		3550		4100		4700	5400							220
560		460		300	230	150			Ed201/6		450		1.45		4300		5000		5750		6600		7600	8800							220
630		530		370	265	185			Ed301/6		550		1.46								9700		11200	12800		14700		16500	18150		220
710		610		450	305	225			注: D2-理論上の摩擦直径。 D3-最大許容カップリング径またはハブ径。 Sブレーキクリアランス。
800		700		540	350	270
900		800		640	400	320
1000		900		740	450	370
1100		1000		840	500	420



---

---

---



よくある質問：

1. Q: 少量の注文は受け付けられますか?
A: はい、少量のご注文も受け付けております。まずはお試し注文を受けてください。その後、私たちはお客様の信頼を得るために最善を尽くします。私たちが望んでいるのは将来の長期的な協力です。-



2. Q: デザイン写真を提供すれば、カスタマイズと複製を行うことができますか?
A: はい、カスタマイズと複製サービスを行うことができます。上記の詳細をご確認ください。
設計図が必要であり、より詳細な仕様があればあるほど、より正確な製品を作ることができます。



3. Q: サンプルを入手できますか?
A：はい、ご注文前に品質を確認するためにサンプルが必要な場合は喜んで承ります。



4. Q: 品質を保証できますか?
A: はい、可能です。完成品の品質を確認した後、残高をお支払いいただけます。私たちは、生産の最初から最後まで品質管理を常に重視しています。すべての製品は出荷のために梱包される前に注意深く検査されます。



5. Q: 工場見学を受け入れてもらえますか?
A：はい、中国河南省新郷市の工場を訪問するようこそ！



6. Q: 取引条件は何ですか?
A: それは顧客の要求によると:
FOB 中国海港/CFR 目的地港またはその他の条件はすべて受け入れられます。



7. Q: 支払い条件は何ですか?
A：FOB：30％T / Tのデポジット、商品の配達前に70％T / T。
CFR: 30% T/T デポジット、B/L コピーに対して 70% T/T。



8.Q: 梱包は安全で、良好な状態で届きますか?
A: はい、安全な梱包が保証されています。すべての商品は良好な状態でお手元に届きます。



アフターサービス：
1.すべての製品には1年間の保証が付いています。
2.専門的な取り付け手順とトラブルシューティングのビデオを提供します。
3.私たちはアフターサービスを24時間、年中無休で提供します。お客様はいつでもご連絡いただけます。



商品について詳しく知りたい場合やご質問がございましたら、お気軽にお問い合わせください。



品質は世界を変え、サービスは価値を生み出します。河南JINGUブレーキは常に顧客の需要を第一に考え、
ユーザーのニーズに真剣に応え、常に自己磨きを続けます。
起業家精神の道において、私たちの追求は終わりがありません。開発において継続的なブレークスルーを実現し、ブレーキ分野での深耕を継続してください。 いつも貴社に感謝します。私たちは、河南神宮のあらゆる進歩と成功は、皆様の注目、信頼、サポートから切り離せないものであることを知っています。
