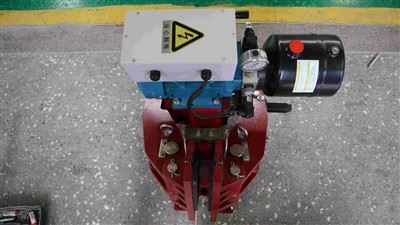

産業用クレーン安全ディスクブレーキ









モデルの重要性



注文例

(SBD250-A-1600×30 IRLは、リリースリミットスイッチとIバージョンのAタイプ安全ブレーキを備えた定格クランプ力250KNを意味します。ブレーキディスク直径は1600mm、ディスク厚さは30mmです。)



---

---

---

SBD-A 産業用クレーン安全ディスク ブレーキ





設置図

• 制動トルク:M=μ×d1×F(Nm)
• その中で:μ-摩擦係数μの値=0.35

d1-ディスク摩擦直径 d1=D-135(mm)
またはD-155(mm)(後者はSBD315-Aで特別に使用されます)

F-合計クランプ力(KN)

• 注:1)D-ブレーキディスク径 Φ800以下 ΦD以下 Φ1800以下(mm)

2)d2-最大許容ドラムまたはハブ直径 d2=D-270(mm)



ブレーキの種類	総クランプ力(KN)	制動力(KN)	シリンダー圧力(bar)	油量(ml)	リリースクリアランス(mm)	寸法(mm)								重量(kg)
						A	C	d	d2最大	D	A1	A2	b
SBD100-A	100	72	80	90	0.75~1.5	0.171ΦD+220	0.470ΦD-127	ΦD-135	ΦD-270	Φ800以下 ΦD以下 Φ1800以下	295	220	30 (25) (36)	195
SRD125-A	125	90	90	90	0.75~1.5						315	220		195
SBD160-A	160	115	110	75	0.75~1.25						315	235		195
SBD200-A	200	144	100	120	0.75~1.5						315	235		235
SBD250-A	250	180	120	100	0.75~1.25						350	258		235
SBD315-A	315	220	110	160	0.75~1.25	0.171ΦD+238		ΦD-155	ΦD-310		355	260	30(25)	280

注: SBD-A シリーズ産業用クレーン安全ディスク ブレーキのオリジナル タイプは SBD です。特定のタイプと構造のサイズは保持される必要があります。



---

---



SBD-B 産業用クレーン安全ディスク ブレーキ

設置図

• 制動トルク:M=μ×d1×F(Nm)
• その中で:μ-摩擦係数μの値=0.35

d1-ディスク摩擦直径 d1=D-150(mm)

F-合計クランプ力(KN)

• 注:1)D-Dのブレーキディスク径 Φ1800(mm)以上

2)d2-最大許容ドラムまたはハブ直径 d2=D-360(mm)



ブレーキの種類	定格クランプ力 (KN)	制動力 (KN)	シリンダー圧力 （バー）	オイル量 (ml)	解除されたクリアランス (mm)	寸法(mm)							重さ （kg）
						最大	A1max	A2	C	C1	ΦE	D
SBD80-B	80	57	95	55	1~2	470	390	450	115	150	120	Φ800以上	270
SBD160-B	160	115	95	115	1~2	485	415	460	165	215	155	Φ800以上	310

SBD-B シリーズ安全ブレーキの元のタイプは SBB です。

摩擦係数：静的0.4、動的0.35。

注: 特定のタイプと構造のサイズは保持される必要があります。



---



SBD-C産業用クレーン安全ディスクブレーキ

設置図

• 制動トルク:M=μ×d1×F(Nm)
• その中で:μ-摩擦係数μの値=0.35

d1-ディスク摩擦直径 d1=D-220(mm)

F-合計クランプ力(KN)

• 注:1)D-Dのブレーキディスク径 Φ1800(mm)以上

2)d2-最大許容ドラムまたはハブ直径 d2=D-500(mm)



ブレーキの種類	定格クランプ力 (KN)	制動力 (KN)	シリンダー圧力 （バー）	油量 (ml)	解除されたクリアランス (mm)	寸法(mm)			重さ （kg）
						最大	A1	D
SBD250-C	250	180	80	275	1~2	595	378	Φ1800以上	660
SBD365-C	365	262	80	275	1~2	790	570	Φ1800以上	720
SBD425-C	425	306	95	275	1~2	790	570	Φ1800以上	730

SBD-C シリーズ安全ブレーキの元のタイプは SBB です。

摩擦係数：静的0.4、動的0.35。

注: 特定のタイプと構造のサイズは保持される必要があります。



---

---



SBD-D 産業用クレーン安全ディスク ブレーキ

設置図

制動トルク:M=μ×d1×F(Nm)

その中で:μ-摩擦係数μの値=0.35

d1-ディスク摩擦径(mm)

F-合計クランプ力(KN)

注:1)D-Dの場合ブレーキディスク径Φ600(mm)以上

2)d2-最大許容ドラムまたはハブ直径 (mm)



ブレーキの種類	定格クランプ力(KN)		制動力(KN)		シリンダー圧力(bar)		油量(ml)		リリースクリアランス(mm)			重量(kg)		寸法(mm)
														A				C				D
SBD50-D	50		36		50		150		0.75-1.5			92		170				D/2+35				Φ600以上
SBD80-D	80		57		80		125					185		Sin20 度 (D/2-45)+320.5				Cos20度(D/2-45)+16.5
SBD100-D	100		72		80		150		0.75-1.5			180		200				D/2+55				Φ600以上
SBD120-D	120		86		85		150					193		Sin20 度 (D/2-45)+320.5				Cos20度(D/2-45)+16.5
SBD240-D	240		172		100		170		0.75-1.5			310		Sin20 度 (D2-45)+345				Cos20度(D/2-75)+20				Φ600以上



ブレーキの種類	寸法(mm)
	d1	d2max		B	L	n	k	F		P	H		m		W	L1	L2		L3	d	h		e
SBD50-D	Φ-90	Φ-180		80	278	25	130	180		140	309		80		220	190	220		115	Φ26
SBD80-D					320	45	240	330		170	485		75		240					Φ32	320.5		16.5
SBD100-D	Φ-90	Φ-180		80	320	45	240	330		195	460		75		240	190	220		115	Φ32
SBD120-D										170	485										320.5		16.5
SBD240-D	Φ-150	Φ-300		140	400	60	300	420		190	560		120		360	225	255		160	Φ38	345		20
注: 特定のタイプと構造のサイズは保持される必要があります。





アフターサービス：
1.すべての製品には1年間の保証が付いています。
2.専門的な取り付け手順とトラブルシューティングのビデオを提供します。
3.私たちはアフターサービスを24時間、年中無休で提供します。お客様はいつでもご連絡いただけます。
